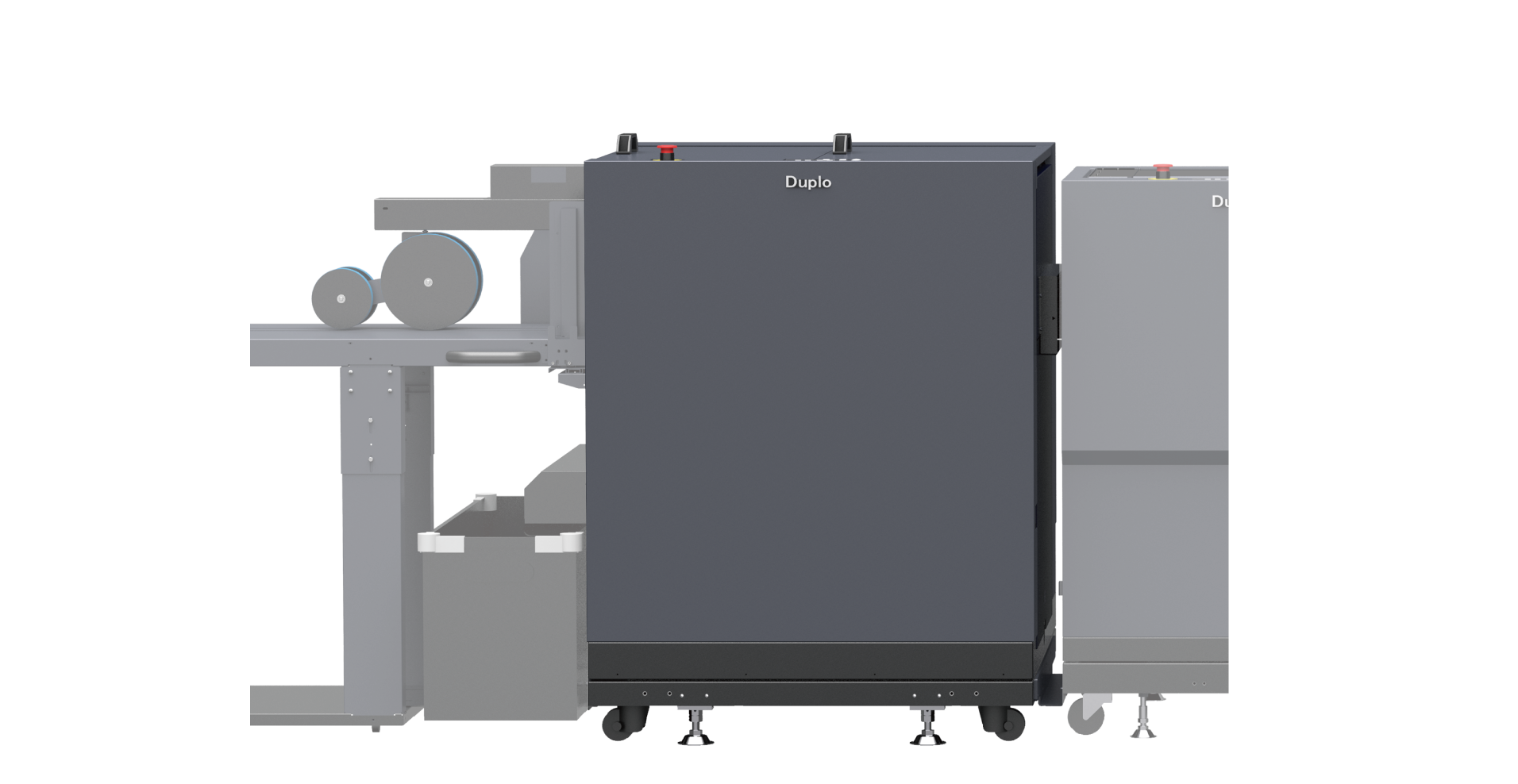

鞍掛け中綴じ折り製本システム iSaddle Multi System
きれいな折りを実現する「筋を付けて折る」を
採用した鞍掛中綴じ折り機製本システム。
業務の幅を広げる横本（A4・A5・B5ランドスケープ）に対応。
FEATURES
背割れ防止筋付け機能
綴じる前に筋付け・折りをすることで背割れを防止し成果物の品質を向上させます。
特殊製本
インデックス製本やロングカバー製本等等、サイズ違いの用紙を中綴じ製本することが可能です。
より使いやすい操作性
PC用アプリケーションPC CONTROLLERが製本完成までの丁合・筋付け・折り・綴じ・小口断裁・天地断裁を一括で制御します。
UTILITY
中綴じ折り
マルチサイズ
インデックス
ロングカバー
関連オプション
製品をより便利に使用できるオプション製品
作業性向上
PCコントローラー
PC上からのシステム操作を可能にします。
動作環境：Windows 10 （32/64bit）、Windows 11
作業性向上
カラータッチパネル
対象機種：DSC-10/60iL
DSC-10/60iLに組込可能な、
より見やすく、操作性の良いカラータッチパネルです。
仕損防止
乱丁検知キット
乱丁検知増設キット
対象機種：DSC-10/60
給紙用紙を画像解析し、積み間違いを起因とするミス製本（乱丁）を防ぎます。
全てのオプションを見る
作業性向上
キッカー
対象機種：DBM-LSW2
スタックされた冊子を設定部数毎に区分けします。
※DKTS-200ガッターカッターとの併用不可
仕損防止
バーコードキット

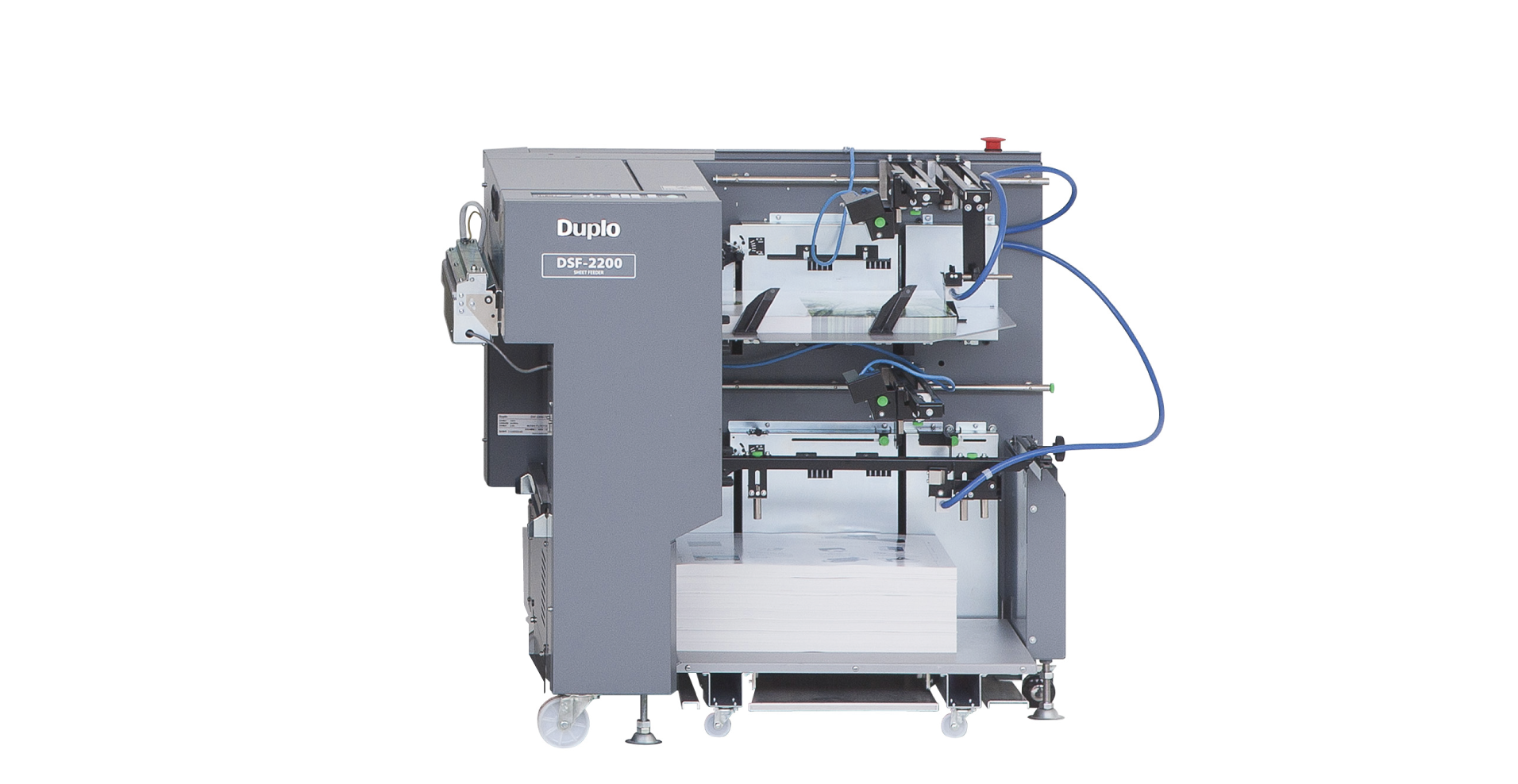

対象機種：DSF-2200
用紙に印字されたバーコードを1枚1枚確認しながら給紙します。
給紙の制御も可能。また、PCにログも保存できます。
作業性向上
PCアームマウント
対象機種：DSF-2200
ノートＰＣを置く台です。2軸のアームが付属しており、作業性の良い位置に調整することが可能です。
※日本国外のみ設定あり
機能向上
後端エアーキット
対象機種：DSF-2200
大きいサイズの持ち上がりにくい用紙の後端にエアーを充て、重送等による給紙ミスを低減します。
作業性向上
エクステンション
トレーキット
対象機種：DSF-2200
用紙を積載する際の紙揃えや、積載用紙を給紙装置まで移動させる際に便利なキットです。
機能向上
ガッターカッター
対象機種：DKTS-200
冊子を2分割に断裁します。
４ステッチキットと併用することで、1セットから2部の冊子を生産することが出来ます。
※日本国外のみ設定あり
SPEC
iSaddle Multi System 主な仕様
| 最大処理速度 | 5,050set/h（A5仕上がり 上質紙81.4g/㎡ 10枚時） |
|---|---|
| 用紙サイズ | A5～A3SR |
| 紙質 | 上質紙64~157g/㎡、アート・コート紙84.9~157g/㎡ |
| 製本可能用紙枚数 | 30 |
| 綴じ折り可能厚み (mm) |
3 |
| システム構成製品 | DBMS-F5（筋つけ折り部）、DBMS-S5（中綴じ折り部）、DBMS-T5（小口断裁部）及び、その他の接続製品から構成されます。 |
| システム重量 | DBMS-F5＋DBMS-S5＋DBMS-T5、DKTS-200のみの合計約1,003Kg 及び、その他の接続製品の総重量がシステム総重量となります。 |
| システム付帯機能 （特定の製品やオプション を必要とするもの* を含みます） |
折り部筋つけ、ロングカバー製本、インデックス製本、マルチサイズ製本、厚紙一枚折り、切りくず排出エアー、各種検知（乱丁*、針有り無し、重送*、紙詰まり、切りくず収納満載、等）、各種調整機能（折り位置、折り角度、紙揃え、筋つけ強さ、断裁角度、断裁幅、等） |
| システム専有面積 | 一例）幅約4.2m×奥行約3.7m×高さ約2m
（DSC-10/60iL+DBMS-F5＋DBMS-S5＋DBMS-T5+DKTS-200+DBM-LSW2を接続した場合のサイズ）※システム専有面積は接続製品の合計寸法によって異なります。 |
| 定格電源 | 200V 50/60Hz |
| ※当サイトに用いる画像は実際と異なるイメージを含みます。 ※当サイトに記載する製品の仕様には特殊な条件を必要とする場合がございます。 ※当サイトに記載の内容は予告なく変更となる場合がございます。 |
||||||
