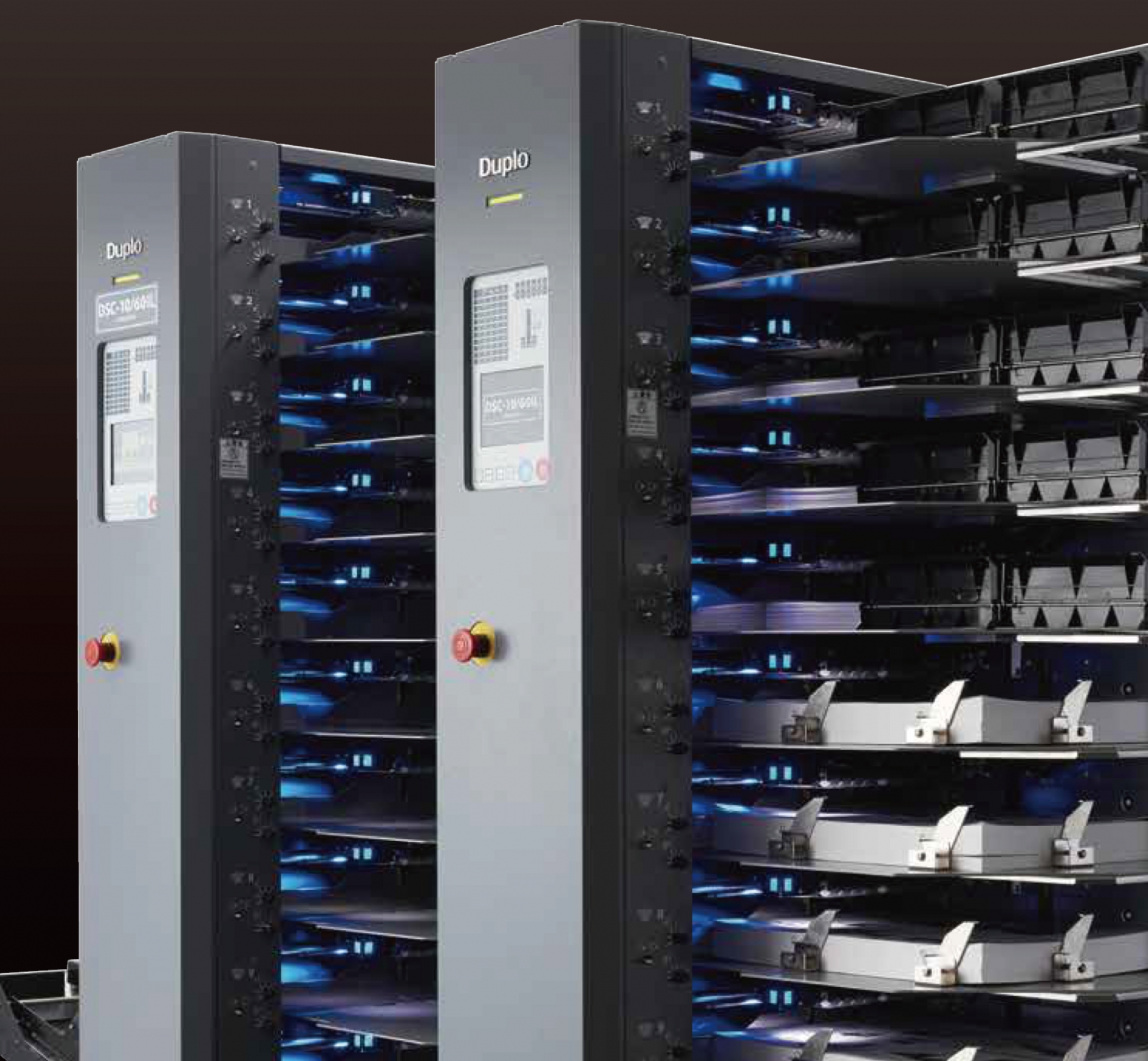

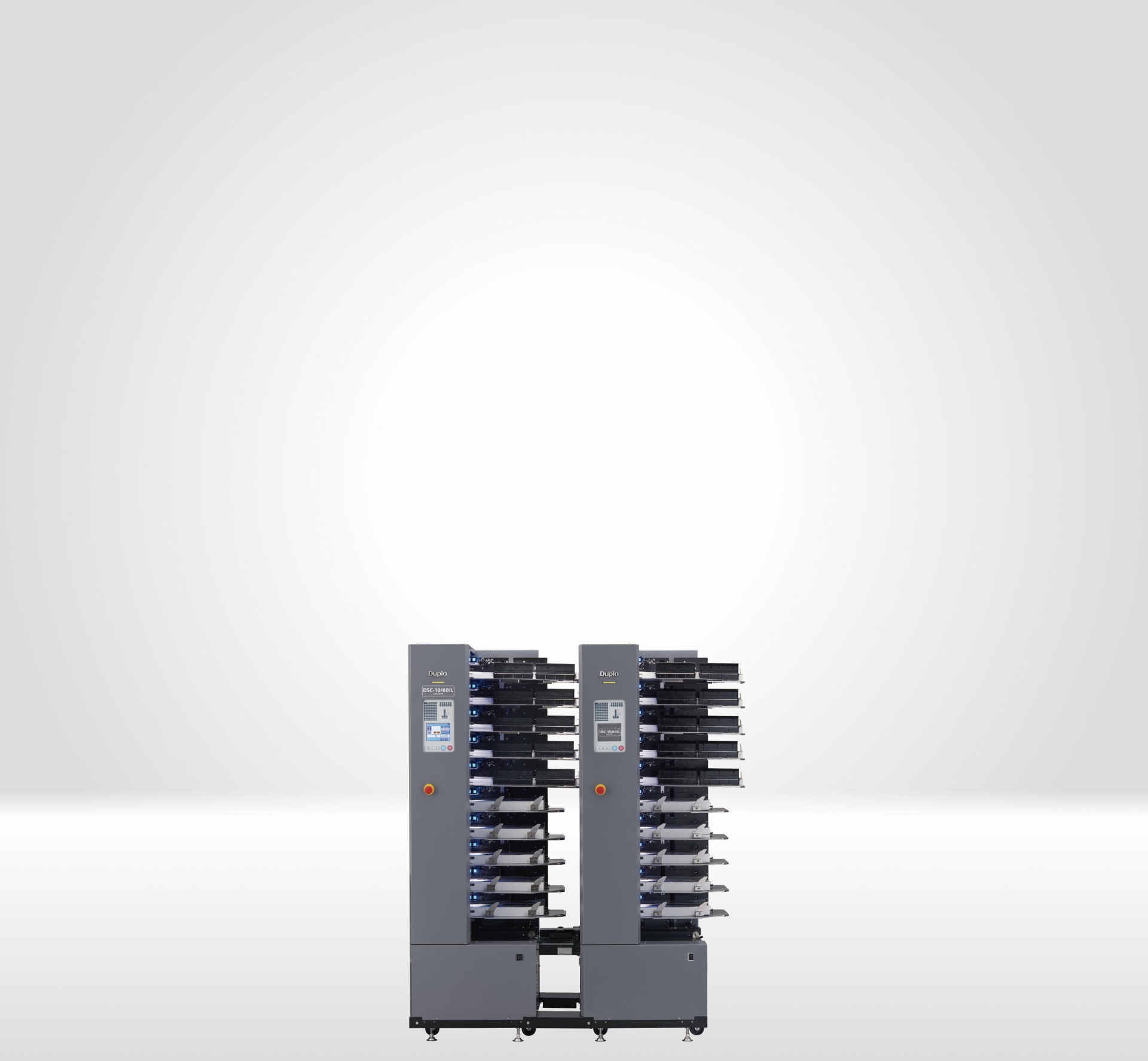

ベルト・エアサクション・コレーター DSC-10/60iL

タワータイプの丁合機。
最大6連結（1台10段×6台=60段）まで接続可能です。
高速処理に有利なエアサクション給紙方式を採用し、
最大で10,000セット/時の処理速度を備えます。
また、超音波式の重送検知や乱丁検知機能*でミス丁合を防ぎます。

* 要オプション
scroll
乱丁検知
重送検知機能の充実
各棚ＬＥＤ照明搭載

FEATURES

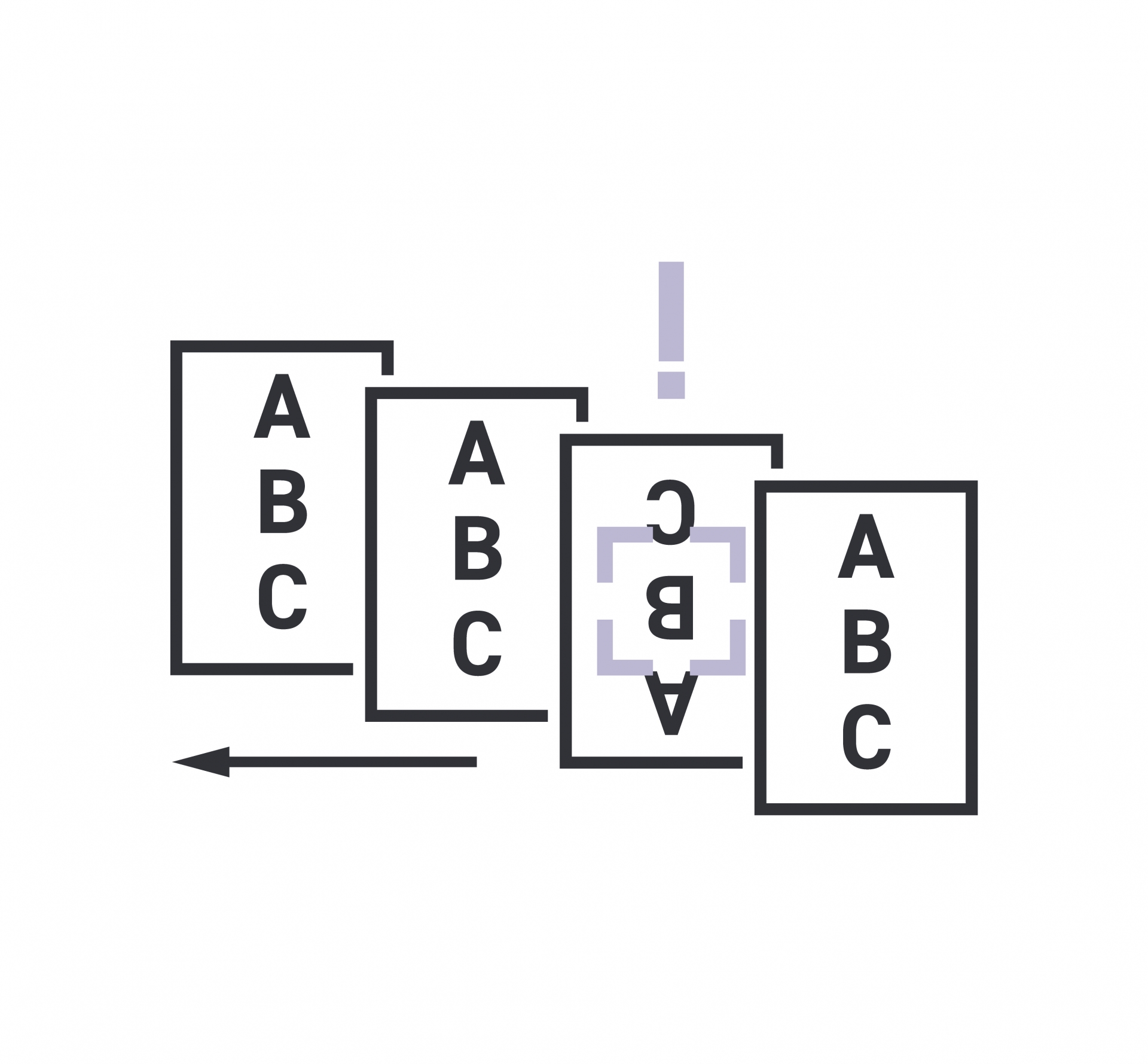

乱丁検知

オプションの乱丁検知キットを搭載した棚では、紙面の画像をカメラで自動識別することにより、積み間違えや混入等を検知することが可能になります。

開く

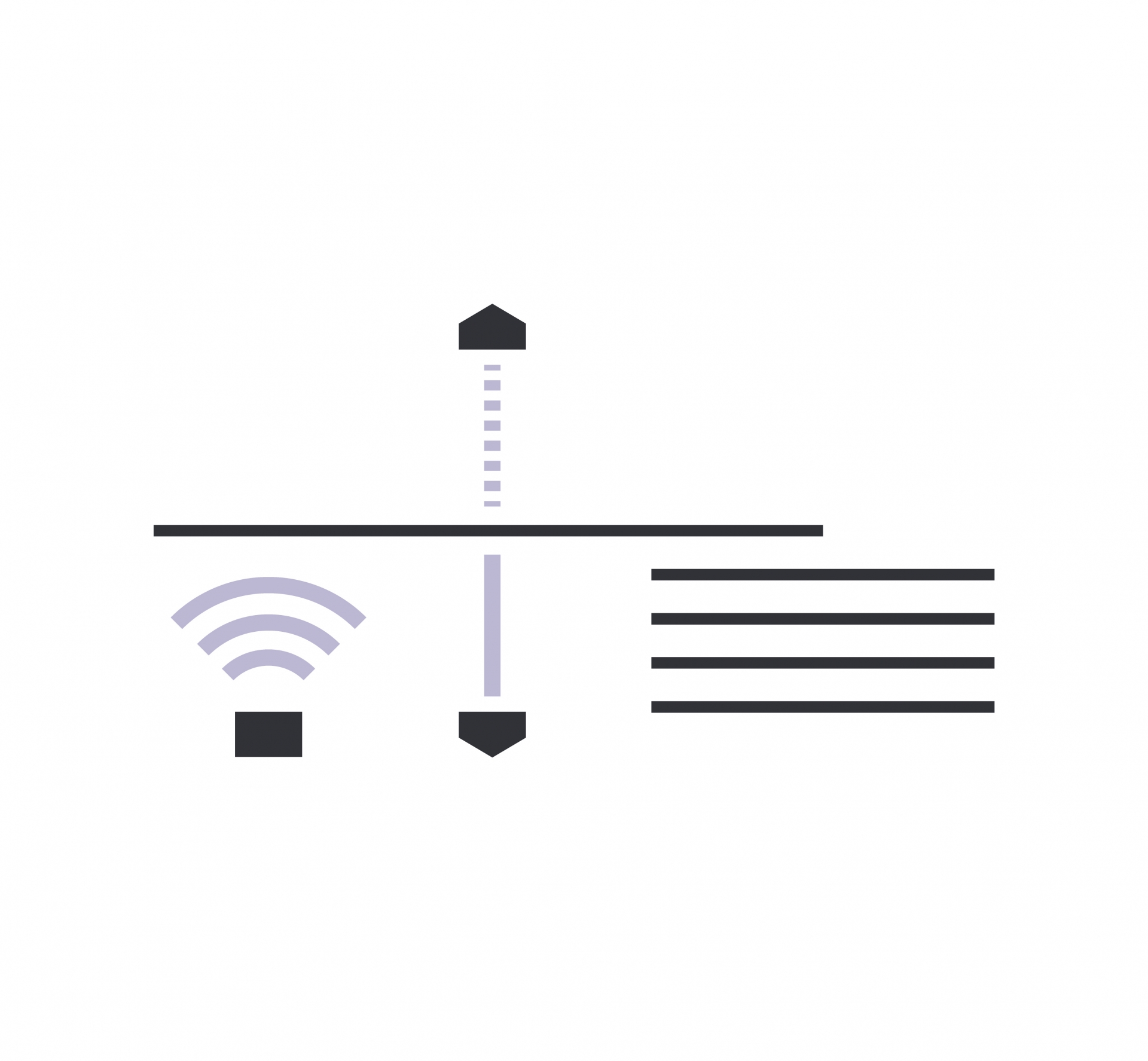

重送検知機能の充実

超音波式と光学式のダブル検知。厚紙・薄紙・黒ベタ印刷等、あらゆる用紙に適応し、重送によるミス丁合を防ぎます。（検知ON OFF切替可）

開く

各棚ＬＥＤ照明搭載

エラー（紙無しや重送）がどこの棚で起きているかをLED照明の表示で知らせます。

開く

UTILITY

  • 処理速度
    処理速度
  • 用紙サイズ
    用紙サイズ
  • 丁合棚数
    丁合棚数
  • 用紙積載量
    用紙積載量
DBM-700system　冊子成型（つぶし）が可能な中綴じ折り製本のハイエンドシステム。
DBM-350system　ミドルレンジの中綴じ折り製本システム。

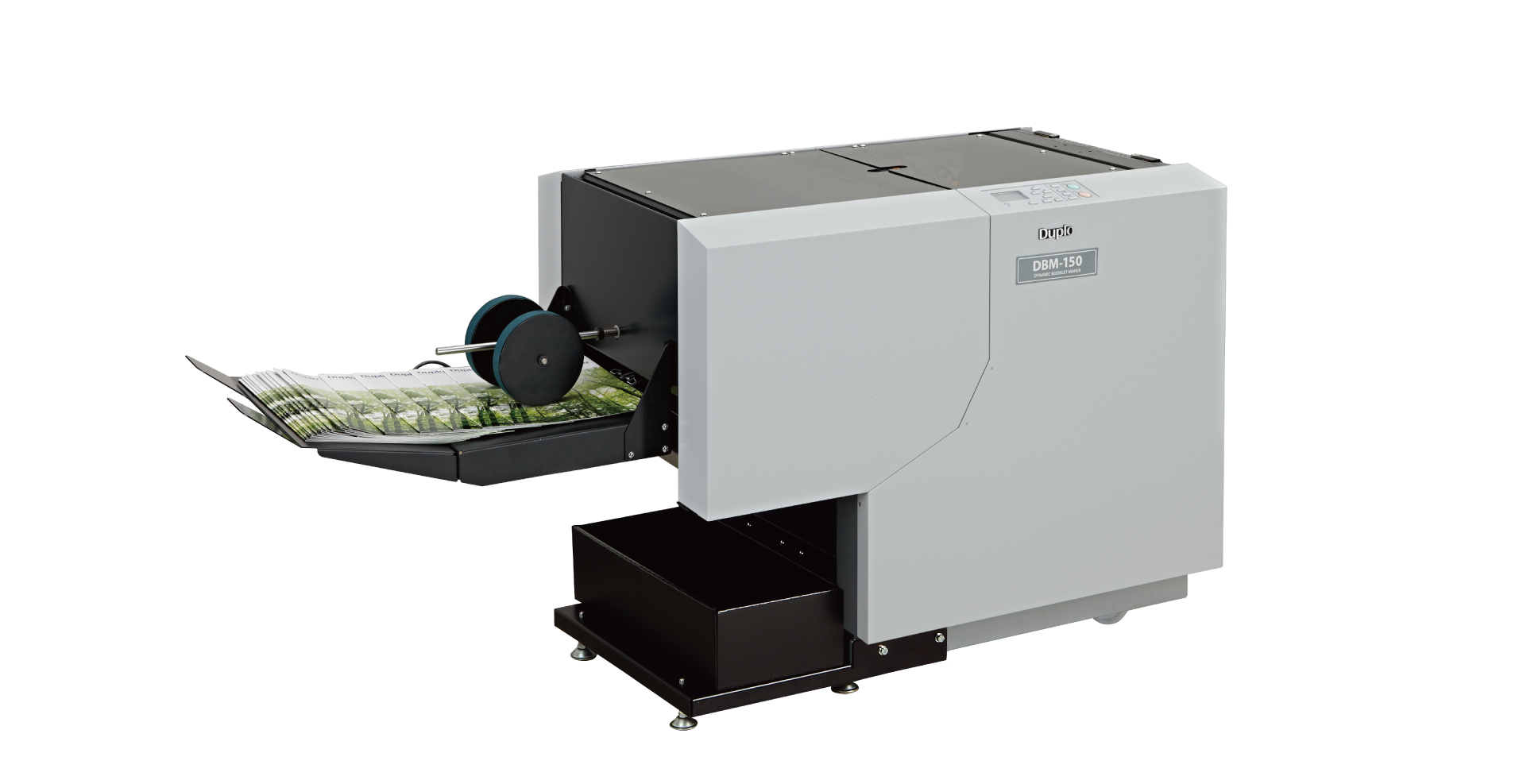

DBM-150system　コンパクトな機体サイズで中綴じ折り製本を行います。
iSaddle system　きれいな折りを実現する「筋を付けて折る」を採用した鞍掛中綴じ折り機製本システム。
DM-Si シリーズ　選択式の丁合機能を備えた自動丁合機。縦型なので場所を取らず、用紙や薄物冊子類のピッキング作業の省力化に貢献します。

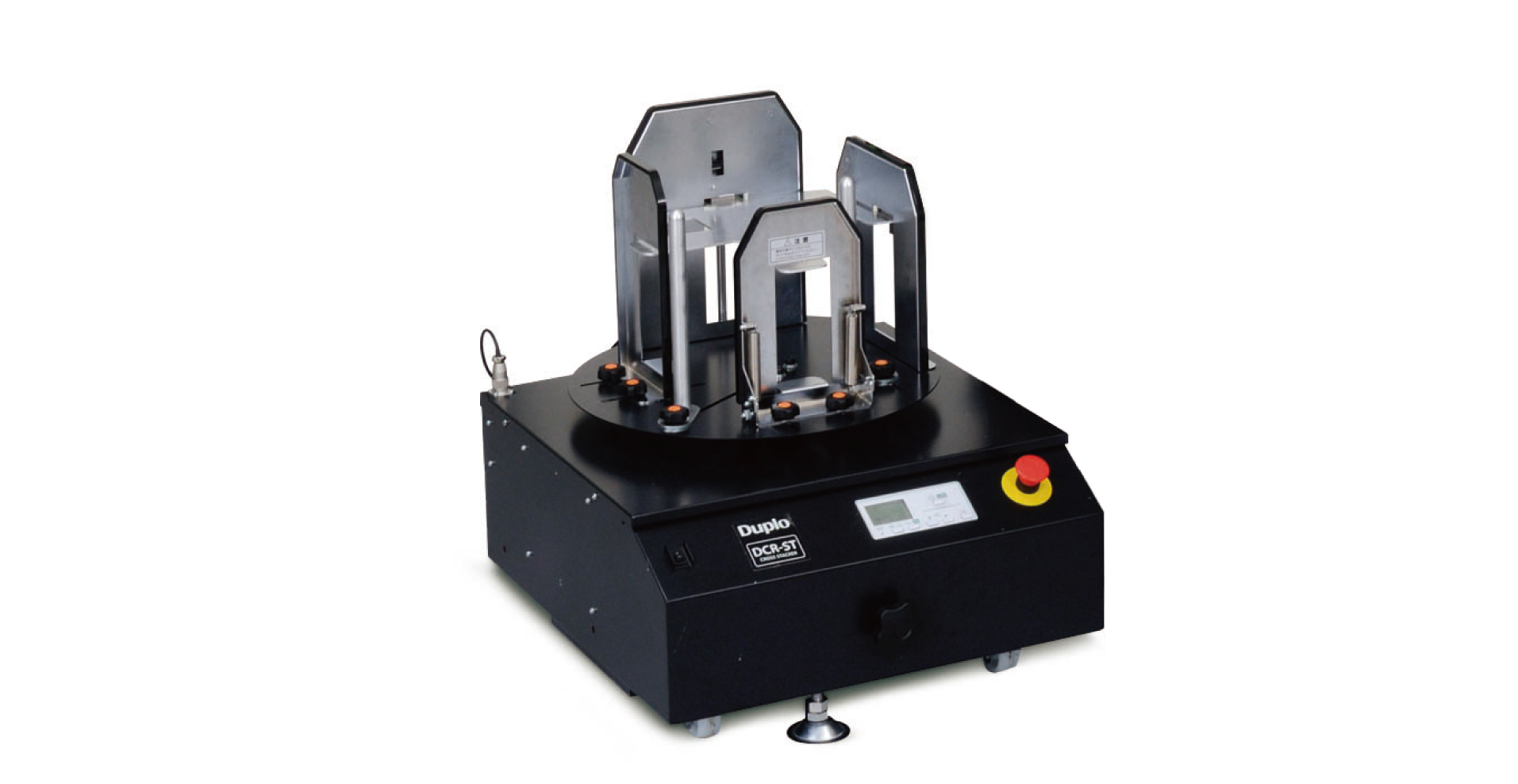

DCR-ST　丁合物をクロスして区分け積み可能なスタッカー

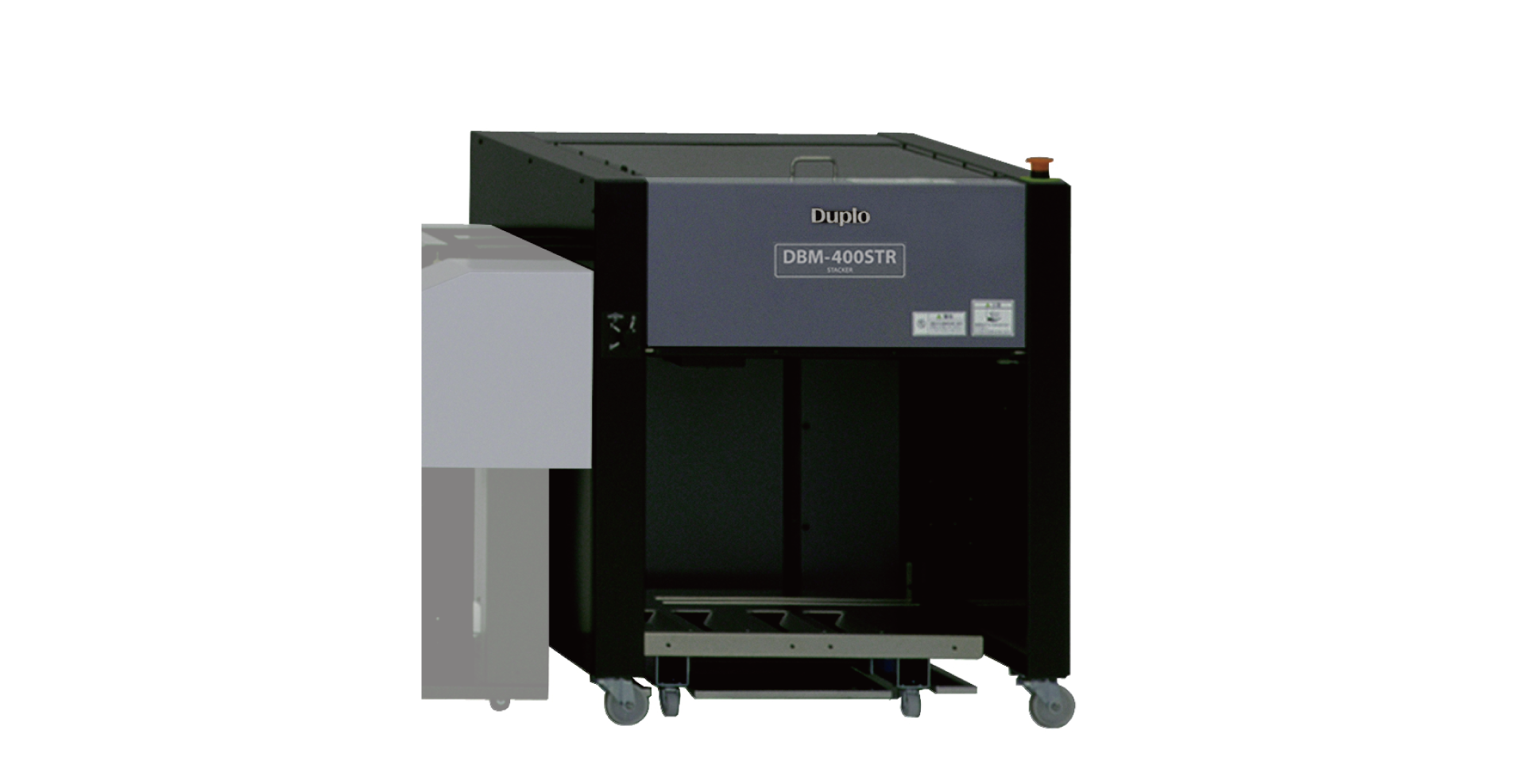

DBM-400STR　積載量の増加に応じて自動降下するエレベーター方式の大容量スタッカー

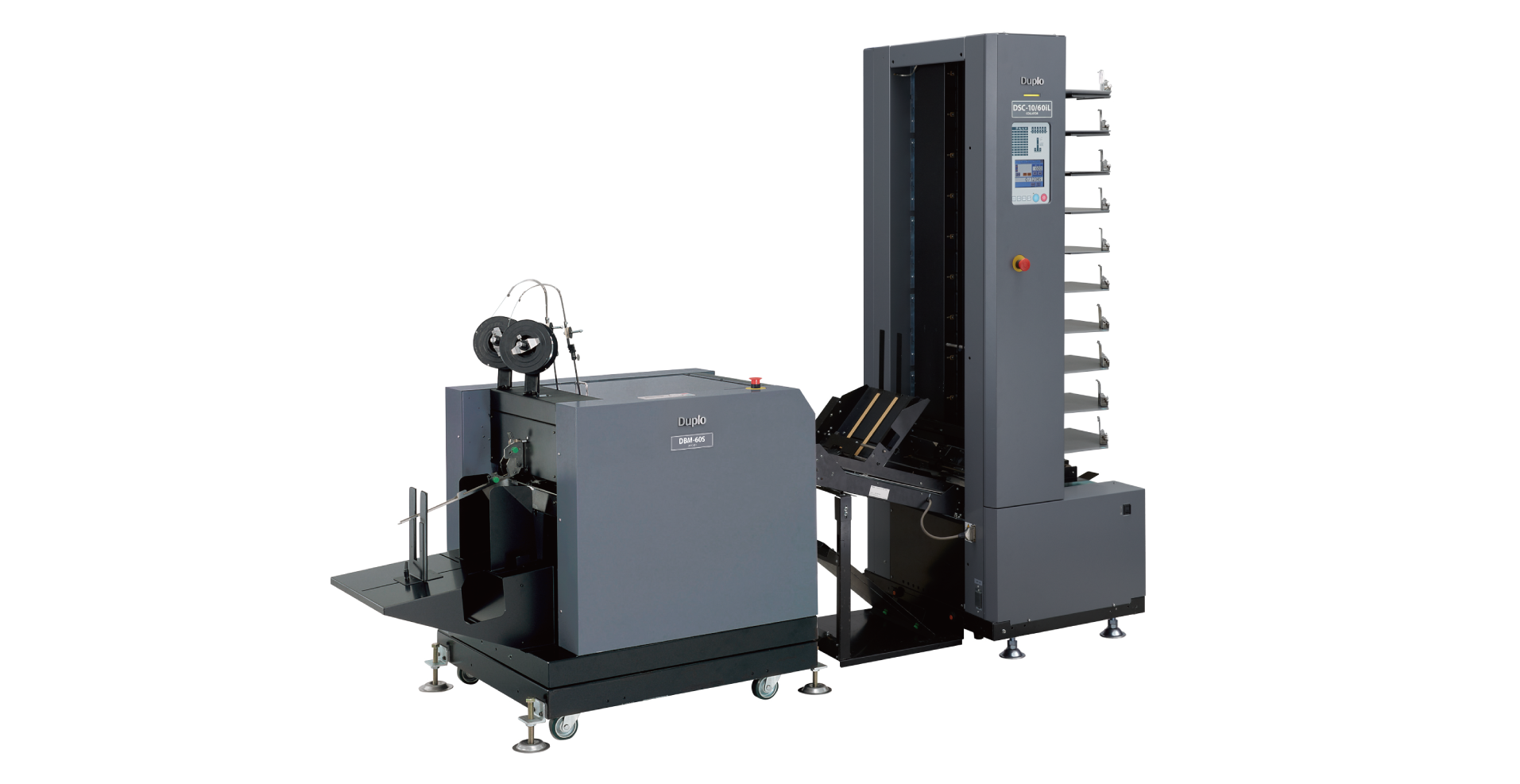

DBM-60S

関連製品

接続して使用する製品／用途が類似する製品／併用すると便利な製品　等

製本システム

DBM-700system

概要

DBM-700system
製品詳細

製本システム

DBM-350system

概要

DBM-350system
製品詳細

製本システム

DBM-150system

概要

DBM-150system
製品詳細

製本システム

iSaddle system

概要

iSaddle system
製品詳細

丁合機

DM-Si シリーズ

概要

DM-Si シリーズ
製品詳細

スタッカー

DCR-ST

概要

DCR-ST
製品詳細

スタッカー

DBM-400STR

概要

DBM-400STR
製品詳細

ステッチャー

DBM-60S

概要

DBM-60S
製品詳細


関連オプション

製品をより便利に使用できるオプション製品

オプション名
機能

作業性向上

PCコントローラー

PC 上からのシステム操作を可能にします。
OS：WindowsXP Service Pack3 以降
　 ：Windows Vita(32bit)Service Pack1 以降
　 ：Windows 7/8/8.1/10(32/64bit)
　 ：Windows 11

PCコントローラー

作業性向上

カラータッチパネル

対象機種：DSC-10/60iL

DSC-10/60iLに組込可能な、
より見やすく、操作性の良いカラータッチパネルです。

カラータッチパネル

仕損防止

乱丁検知キット
乱丁検知増設キット

対象機種：DSC-10/60iL

給紙用紙を画像解析し、ミス製本（乱丁）を防ぎます。

乱丁検知ユニット 乱丁検知増設キット


WORKS



SPEC

DSC-10/60iL　主な仕様

丁合段数 10段 / タワー
最大連結台数 6台
最大用紙積載量 65mm
用紙サイズ 最小幅：105mm～最大幅：350mm
最小長さ：148mm～最大長さ：610mm
※用紙幅が105～120mmの場合は、長さ297mm以上
※用紙長さが508mmを超える場合は、最小幅200mm～最大幅230mm
紙質 上質紙：52～157g/m²（表紙：52～300g/m²）
アート紙 / コート紙：79～157g/m²（表紙：79～300g/m²）
用紙形態 ペラ
2つ折り（81.4g/m²以下）
4つ折り（81.4g/m²以下 ）
最大処理速度 10,000セット/時 （A5横通し、上質紙81.4g/m²使用時）
製品サイズ タワー単体(連結時は接続機器の寸法が加わります。
855mm（W）×830mm（D）× 1,972mm（H）
定格電源 AC100V 50/60Hz
質量（重量） 310kg（タワー単体、付属品を含む）
